배터리 자가 교환 수리 그리고 SMC 재설정 방법 애플 맥북 프로레티나노트 PC 13인지 A1423

 지난해 초 2014년도에 구입한 맥북프로13인지 배터리가 불룩해서 바닥에 내려놓으면 바닥에 닿지 않고 돌면 팽이처럼 빙글빙글 돌고 애플 서비스센터에 전화로 문의했더니 밑판 전체를 교체해야 한다고 합니다. 가격 역시 40~80까지 올라가는데 입고해야 정확한 가격이 산출된다고 해서 사설 서비스 매장도 몇 개 찾아봤습니다. 사설에는 15-25까지 다양합니다.

서로 정규 배터리라며 팔지만 실제로는 호환 배터리라고 생각하면 됩니다.

실제 정품은 애플에서만 유통된다며 부품을 따로 유통하지 않고 밑판 전체를 팔아치우니 말이다. 뭐, 좋은 거예요.

그래서 고치는 동안 사용을 못했기 때문에 이 핑계로 신형 15인지 맥북 Pro를 구입했고, 무려 차로 2년 동안 13인지 맥북은 사용하지 않았는데 갑자기 알아봐서 알리로 배터리만 따로 구입해서 DIY를 했습니다.

나름대로 전자회사에서 공돌이로 몇 년 일했는데 이럴 수가 있나 싶어서 시작했죠.

미리 공부하면 좋은데 하다가 망가지면 버려야겠다는 마음으로

2010년 맥북 프로 모델도 생각해 보면 필리핀 전체를 파고들어 배터리를 사서 교체한 경험이 있습니다. 배터리가 부풀어 오르는 것은 고질적인 문제인 것 같습니다.

잘 고쳐지면 아내를 줘야겠다고 마음먹고 시작했어요!사실 아직 이 정도 성능이면 간단한 포토샵도 돌아가는 사양이라 버리기 아깝고, 제품을 아끼는 제 성격상 굉장히 예쁘거든요.

또 아내는 저를 만나 애플에 입문했고 맥북 이외의 생활에서 애플을 스스로 편리하다고 느끼는 차였습니다.

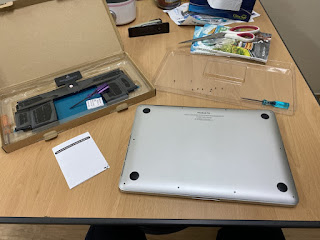

우선 사무실에 배달된 배터리에 애플 제품을 열 수 있는 별 드라이버가 세 가지 사이즈별로 들어 있어서 제가 가지고 있는 만능 드라이버는 필요 없었습니다.

나사가 많기 때문에 각 부위나 직원마다 나사를 구분해 두면 좋을 겁니다.

아니면 사진을 찍으면서 하면 더 좋아요.

먼저 뒤집어서 밑판의 커버를 분리합니다.나사가 많아서 조심해야 해요.

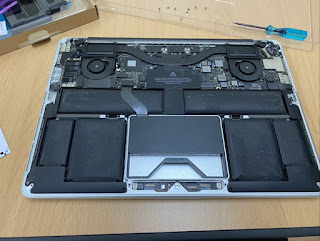

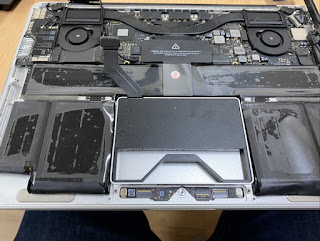

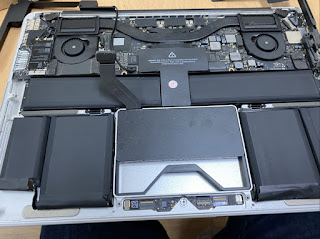

하판을 열었더니 다행히 하판은 변형이 없고 매우 얇은 알루미늄 판이므로 배터리가 부풀어 올라 눌러진 것 같습니다.제 2010년 모델은 배터리가 방전되어 터치패드가 손상된 것과 달리 배터리의 위치가 트랙패드를 두고 측면에 있네요.

다행히 배터리가 단단한 상태로는 다른 부분의 손상은 없는 것 같아서 다행입니다.

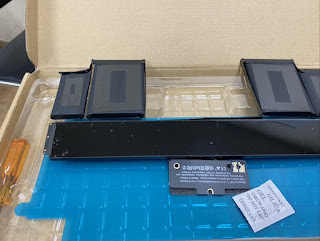

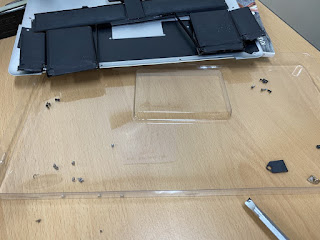

우선 교체 배터리를 봤더니 일반 비닐에서 배터리를 움직이지 않도록 고정해 두었습니다.거기서 양면 테이프가 벗겨진 상태로 있어도 서로 붙지 않아요

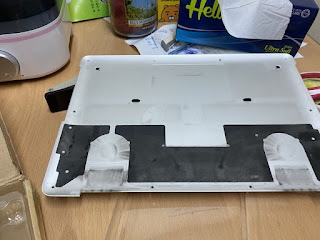

오래된 흔적으로 먼지가 너무 많이 낀 거예요.먼지를 브러시로 슬슬 털어내고, 밑판은 물티슈로 깨끗이 닦아서 준비하고 있습니다.

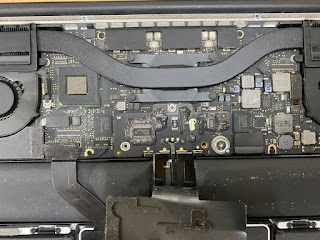

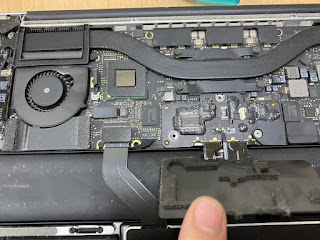

배터리와 마더보드의 연결 부분을 찾아 나사를 풀어 줍니다.

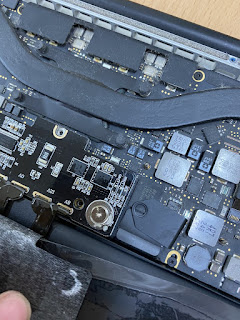

나사가눈에보이는3개를풀면하나더있습니다.

이렇게요!

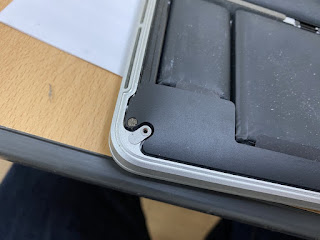

그리고 자신이 수리를 했었는지 침수했는지를 확인하기 위한 나사가 들어 있습니다.그대로 드라이버로 스티로폼 제거하고 돌리면 풀립니다.사실 이 부분은 제거하지 않고 할 수 있다고 생각합니다만, 아무래도 푼 상태에서 하면 편합니다.

배터리가 잘 닳지 않았습니다. 양면테이프가 얼마나 수염이 붙었는지…ㅋㅋ히팅건이나 드라이기가 있으면 훨훨 날면 되는데 그런게 없어서 저는 스트레이트 드라이버로 했는데 나중에 보니까 ‘신용카드’로 하는게 낫다고 하더군요.그럼 알루미늄 자체에 흠집이 나지 않기 때문에 좋은 방법이라고 합니다.

배터리가 들뜨면서 배터리에 불꽃이 조금 튀었는데 배터리를 완전히 분리했어야 했다고 후회했습니다.

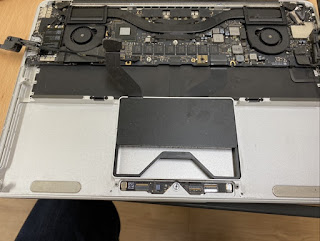

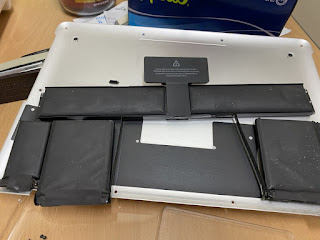

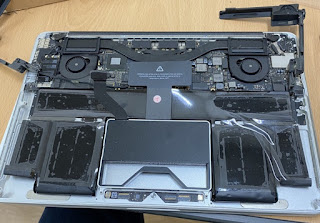

완전히 빠진 기존 배터리입니다.그리고 새 배터리를 한 번 제거한 위치에 대어 보았습니다.양면 테이프가 아니라 붙이려고 했는데 그래도 높이가 조금만 있으면 조금 올라갈 것 같아서 다시 테고스테거 제거제로 잡기로 했습니다.

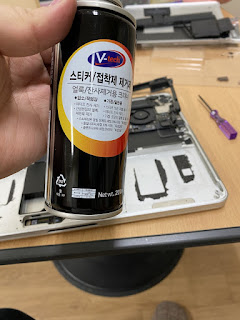

사무실에 다이소에서 산 스티커 접착제 제거제가 있어서^^이것을 이용해 보기로 했습니다.

역시 모두 장비 덕택입니다.먼저 걸고 나서 3분 이상 기다려야 더 잘 늘어납니다.1 분 후에 문지른 부분은 힘으로 했는데 5 분 정도 다른 쪽은 스르르 벗겨지네요.

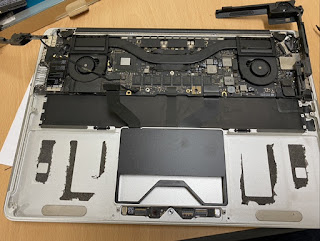

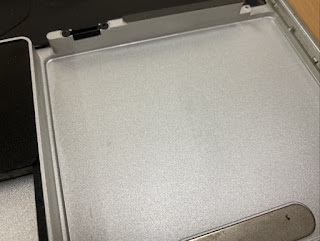

깨끗하게 벗겨졌나요?

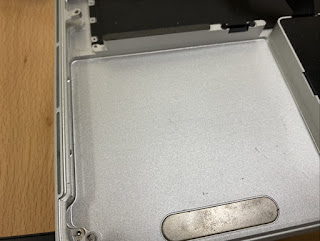

드라이버로 띄웠더니 난 자국이 좀 남아있네요.

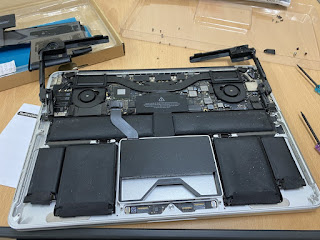

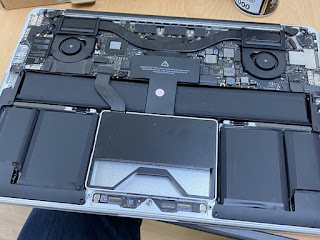

배터리를 다시 장착합니다.순서는 분해의 반대방향으로 조립 시작합니다.

배터리 뒷면에 붙은 비닐은 꼭 앉기 전에는 두지 마세요.그게 빠지면 배터리 셀이 알아서 돌아갑니다.제대로 정착해서 하면 돼

먼저 메인 보드와 접합하는 부분의 나사를 단단히 조입니다.미리 나사를 따로 빼놓아서 불편없이 잘했어요.

나사를조이고트랙패드에연결되는케이블을꽂습니다.아, 분리할 때도 카드를 이용하면 편리해요.전기가 잘 안 통하는 재질이라 잘 떨어지거든요.

열심히 조립을 하고 전원을 켜보겠습니다.

기동하는 모습은 이하의 영상으로 한번 봐 주세요!!
얏!! 부팅은 잘 되었습니다.

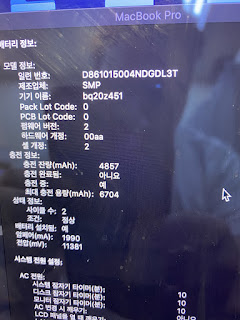

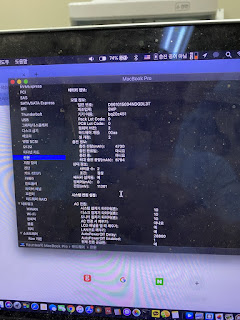

메뉴에서 “이 Mac에 대해” “시스템 리포트” “하드웨어” “전원” 부분을 보면
상태정보에서 사이클 수는 2이고 조건은 정상으로 되어 있습니다.

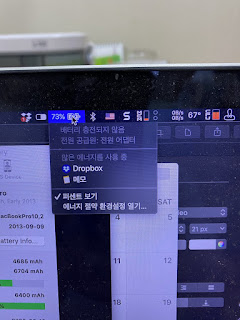

그런데 이상하게도 충전할 수가 없어요!티용 위에 배터리 상태 표시에도 충전 중 아님이라고 적혀 있어요.

어떻게 해야 할까요?
구글링에 답이 있어요.결국 SMC를 재설정해 주시면 된다고 합니다

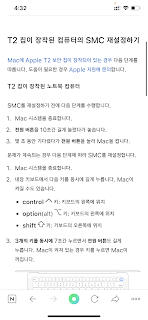

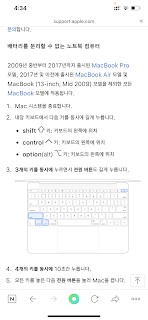

애플 홈페이지에서 찾은 내용을 캡처하여 보여줍니다.

설명드리자면 2017년 이후 생산되는 MAC는 T2칩 장착이고 나머지는 장착되지 않았지만 저는 2013년 모델이라 장착되지 않은 부분을 찾고 있습니다.

내장 키보드로 위의 그림과 같이 키보드를 누릅니다.그러면 SMC 리셋이 진행됩니다
처음에 바로 못해서 몇 번 해봤어요.
몇 번인가 충전기의 충전전원 버튼이 녹색에서 충전 중을 나타내는 오렌지색으로 변경된다는 것을 알게 되었습니다.

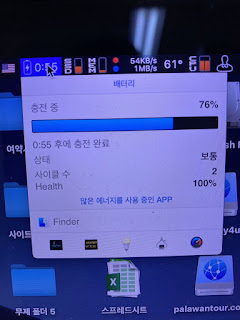

기동하면서도 충전함을 알 수 있습니다!!다행입니다!야호!!

이상 맥북프로 배터리 교체 작업을 마치겠습니다.
